Die folgenden SLD-Beispiele sind auf dem öffentlicher Server "sampleserver1.arcgisonline.com" verfügbar. Sie dienen zur Veranschaulichung der Zusammenarbeit zwischen WMS-Services und externen SLD-Ressourcen.
Jedes Beispiel verfügt über eine entsprechende SLD-XML-Datei, auf die Sie über die URL http://sampleserver1.arcgisonline.com/arcgis/wms/slds/<Dateiname>.xml zugreifen können, um eine externe SLD-XML-Ressource zu imitieren. Außerdem verfügt jedes Beispiel über eine WMS-GetMap-Anforderung, die einen öffentlichen WMS-Service anfordert (ebenfalls unter "sampleserver1.arcgisonline.com"), um die Karte mit einem in der externen SLD-Ressource definierten Style zu rendern.
Alle unten angegebenen SLD-Beispiele wurden für einen öffentlichen WMS-Service mit dem Namen "ESRI_StatesCitiesRivers_USA" ausgelegt und erstellt. Sie können darauf über die URL http://sampleserver1.arcgisonline.com/arcgis/services/Specialty/ESRI_StatesCitiesRivers_USA/MapServer/WMSServer?request=GetCapabilities&service=WMS zugreifen. Zum Verwenden der Beispiele können Sie entweder auf den Link der GetMap-Anforderung klicken oder die Anforderungszeichenfolge kopieren und in einem Browser darauf zugreifen.
Um den Inhalt einer SLD-Beispieldatei anzuzeigen, greifen Sie direkt über die angegebene URL auf die XML-Daten zu. Alternativ dazu können Sie auch beliebige der unten aufgeführten SLD-XML-Beispieldateien herunterladen, diese ändern und dann wieder über eine öffentliche URL verfügbar machen. Auf diese Weise können Sie den WMS-Service "ESRI_StatesCitiesRivers_USA" anweisen, die Karte unter Verwendung Ihres eigenen SLD-Styles zu rendern.
polygon_propertyIsGreaterThanOrEqualTo
polygon_propertyIsLessThanOrEqualTo

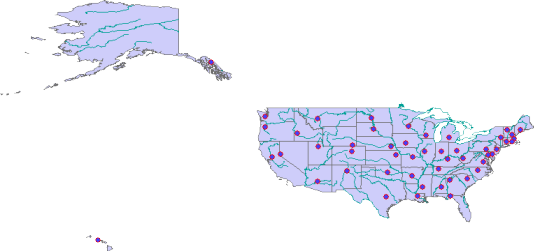

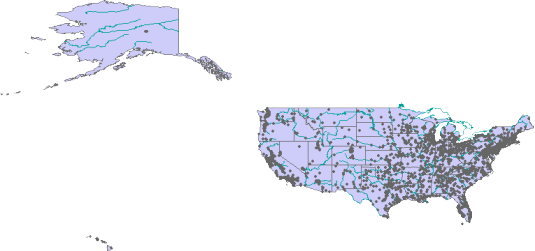

point_pointSymbolizer
| Beschreibung: | Ein SLD-Style, der "pointSymbolizer" zum Rendern von Features in einem Punkt-Layer verwendet. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_pointSymbolizer.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

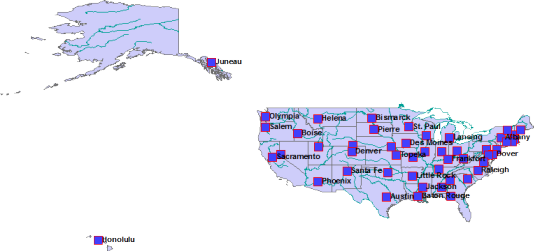

point_propertyIsEqualTo
| Beschreibung: | Ein SLD-Style, der einen "propertyIsEqualTo"-Filter verwendet, um in einem Punkt-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_propertyIsEqualTo.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
point_propertyIsNotEqualTo
| Beschreibung: | Ein SLD-Style, der einen "propertyIsNotEqualTo"-Filter verwendet, um in einem Punkt-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_propertyIsNotEqualTo.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

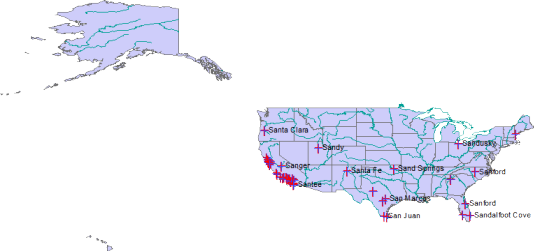

point_propertyIsLike
| Beschreibung: | Ein SLD-Style, der einen "propertyIsLike"-Filter verwendet, um in einem Punkt-Layer nur eine Teilmenge aller Features zu rendern (z. B. werden nur Orte gerendert, deren Namen mit "San" oder "Santa" beginnen). |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_propertyIsLike.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
point_not
| Beschreibung: | Ein SLD-Style, der einen "not"-Logikfilter verwendet, um einen anderen Filter zu deaktivieren und in einem Punkt-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_not.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

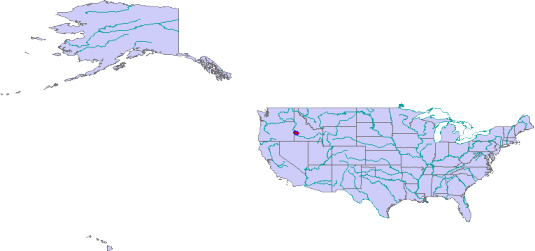

point_bbox
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "bbox" verwendet, um nur Features innerhalb eines Rahmens zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_bbox.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
point_within
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "within" verwendet, um nur Features innerhalb einer Polygon-Geometrie zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/point_within.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

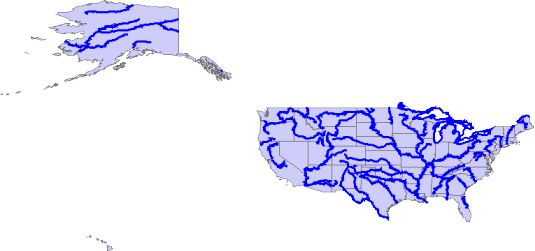

polyline_lineSymbolizer
| Beschreibung: | Ein SLD-Style, der "lineSymbolizer" zum Rendern von Features in einem Polylinien-Layer verwendet. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polyline_lineSymbolizer.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

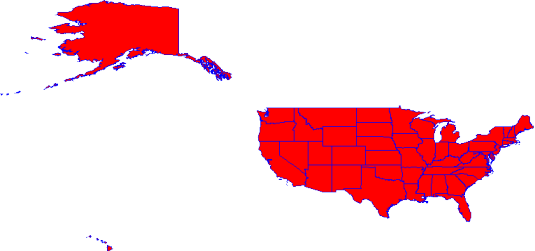

polygon_polygonSymbolizer
| Beschreibung: | Ein SLD-Style, der "polygonSymbolizer" zum Rendern von Features in einem Polygon-Layer verwendet. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_polygonSymbolizer.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

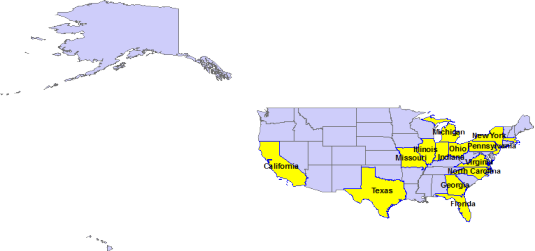

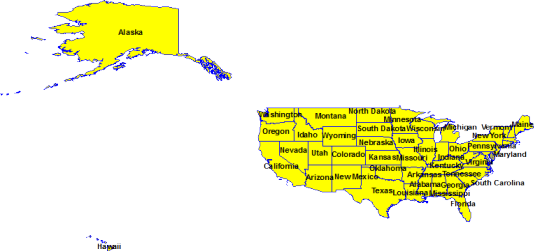

polygon_textSymbolizer
| Beschreibung: | Ein SLD-Style, der "textSymbolizer" zum Hinzufügen von Text zu jedem Feature in einem Polygon-Layer verwendet. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_textSymbolizer.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_propertyIsEqualTo
| Beschreibung: | Ein SLD-Style, der einen "propertyIsEqualTo"-Filter verwendet, um in einem Polygon-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_propertyIsEqualTo.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

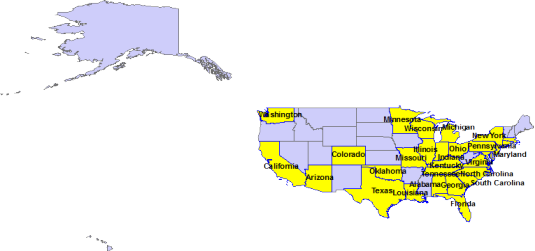

polygon_propertyIsGreaterThan
| Beschreibung: | Ein SLD-Style, der einen "propertyIsGreaterThan"-Filter verwendet, um in einem Polygon-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_propertyIsGreaterThan.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_propertyIsGreaterThanOrEqualTo
| Beschreibung: | Ein SLD-Style, der einen "propertyIsGreaterThanOrEqualTo"-Filter verwendet, um in einem Polygon-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_propertyIsGreaterThanOrEqualTo.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

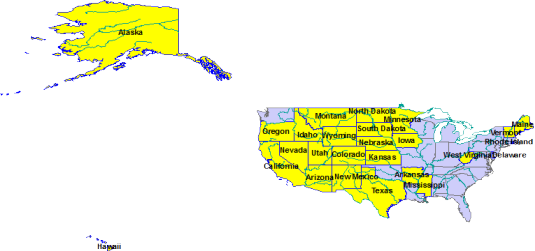

polygon_propertyIsLessThan
| Beschreibung: | Ein SLD-Style, der einen "propertyIsLessThan"-Filter verwendet, um in einem Polygon-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_propertyIsLessThan.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_propertyIsLessThanOrEqualTo
| Beschreibung: | Ein SLD-Style, der einen "propertyIsLessThanOrEqualTo"-Filter verwendet, um in einem Polygon-Layer nur eine Teilmenge aller Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_propertyIsLessThanOrEqualTo.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

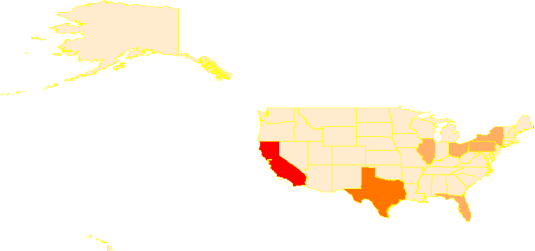

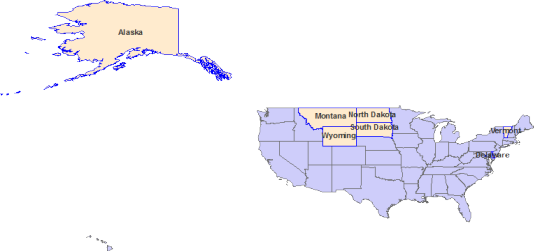

polygon_multiple_rules
| Beschreibung: | Ein SLD-Style, der mehrere Regeln verwendet, um eine bestimmte Symbolisierung auf Teilmengen von Features in einem Polygon-Layer anzuwenden. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_multiple_rules.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_and
| Beschreibung: | Ein SLD-Style, der einen "and"-Logikfilter verwendet, um zwei andere Filter zu kombinieren und damit in einem Polygon-Layer eine Teilmenge der Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_and.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_or
| Beschreibung: | Ein SLD-Style, der einen "or"-Logikfilter verwendet, um eine Kombination mit einem anderen Filter zu erzielen und damit in einem Polygon-Layer eine Teilmenge der Features zu rendern. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_or.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

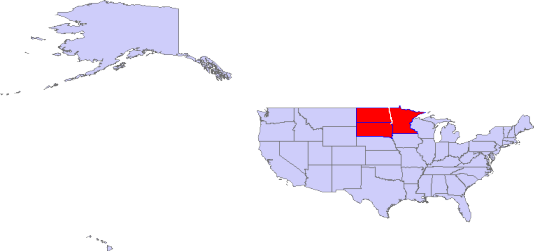

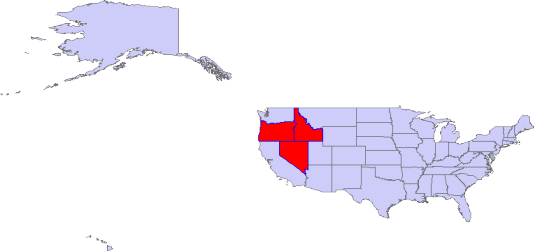

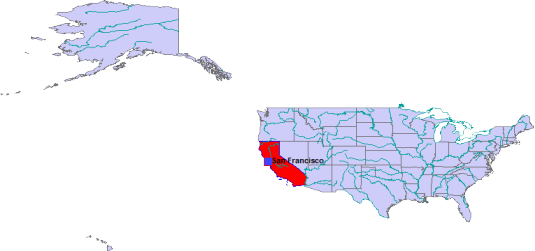

polygon_contains
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "contains" verwendet, um nur Polygon-Features zu rendern, die einen bestimmten Punkt enthalten. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_contains.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

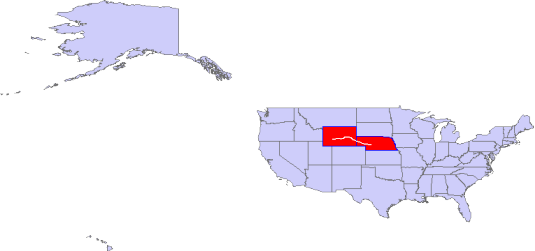

polygon_crosses
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "crosses" verwendet, um nur Polygon-Features zu rendern, die ein anderes Feature kreuzen. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_crosses.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |

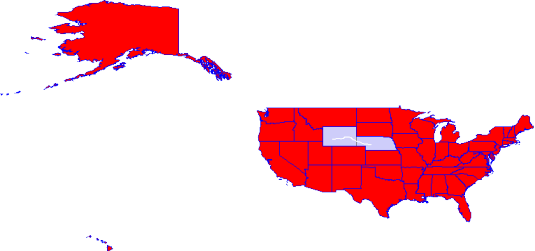

polygon_disjoint
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "disjoint" verwendet, um nur Polygon-Features zu rendern, die ein anderes Feature unterbrechen. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_disjoint.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_intersects
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "intersects" verwendet, um nur Polygon-Features zu rendern, die ein anderes Feature schneiden. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_intersects.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
polygon_overlaps
| Beschreibung: | Ein SLD-Style, der einen räumlichen Filter "overlaps" verwendet, um nur Polygon-Features zu rendern, die ein anderes Feature überlappen. |
| URL der SLD-Datei: | http://sampleserver1.arcgisonline.com/arcgis/wms/slds/polygon_overlaps.xml |
| GetMap-Anforderung: | |
| GetMap-Antwort: |  |
